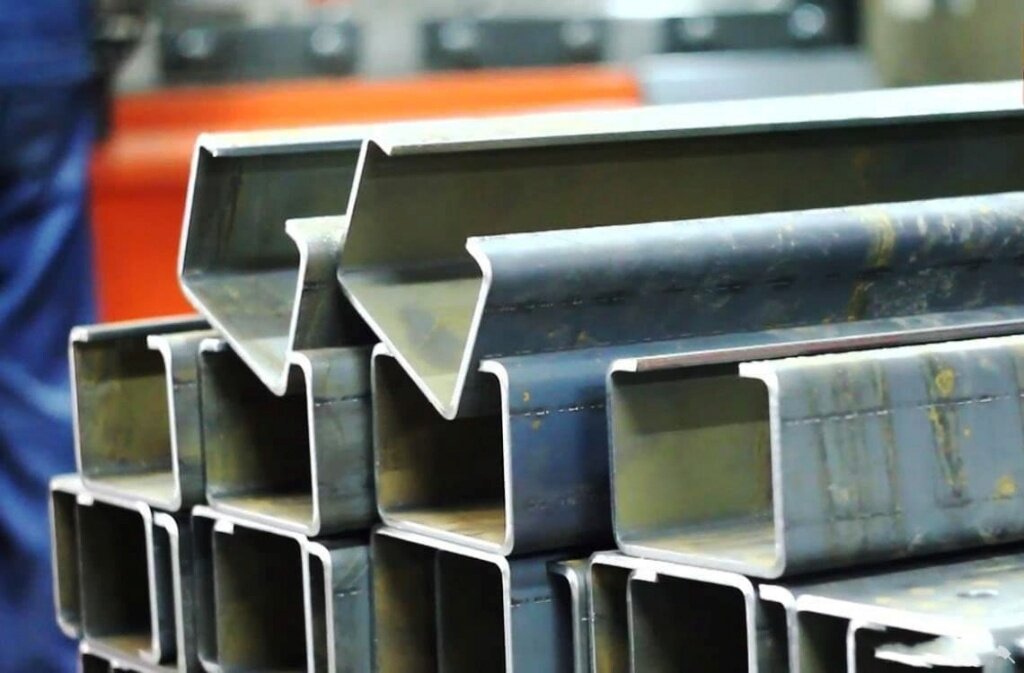

, где

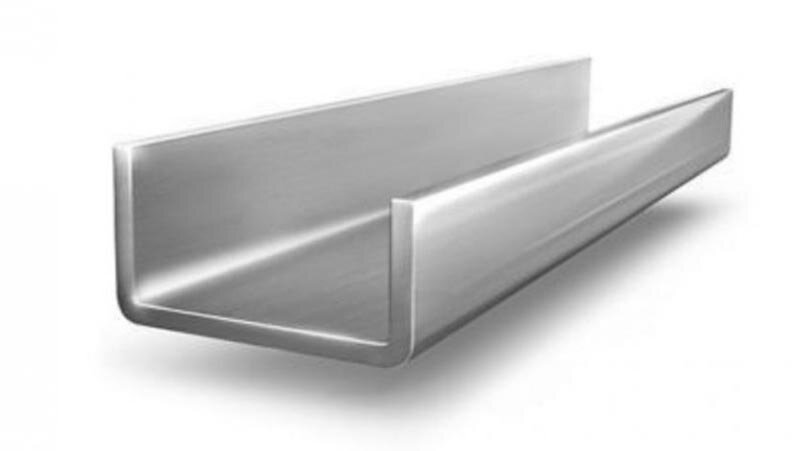

a – высота стенки швеллера,
b – ширина полки швеллера,
δ – толщина швеллера,
R – внутренний радиус кривизны швеллера.
Таблица 1
| δ, мм | a, мм | b max, мм | b min, мм | R min, мм |
|---|---|---|---|---|
| 2 | от 33 | (а -10) | 23 | 5 |
| 3 | от 35 | (а -12) | 23 | 5 |
| 4 | от 43 | (а -13) | 30 | 7 |
| 5 | от 50 | (а -19) | 31 | 7 |
| 6 | от 80 | (а -35) | 45 | 10 |
| 7 | от 83 | (а -37) | 46 | 10 |
| 8 | от 100 | (а -40) | 60 | 14 |
| 9 | от 108 | (а -40) | 68 | 15 |
| 10 | от 110 | (а -42) | 68 | 15 |
| 11 | от 118 | (а -42) | 76 | 17 |
| 12 | от 120 | (а -44) | 76 | 17 |
* - В сводной таблице представлены параметры гнутого равнополочного швеллера, изготовление которого возможно с использованием инструмента, установленного на профилегибочных прессах-тандемах предприятия ОАО ЭСК на 14.11.2014.
** - Изготовление равнополочного и неравнополочного швеллеров по ГОСТ (ГОСТ 8278-83 и ГОСТ 8281-80) на существующем оборудовании предприятия АО "КЗСК" в целом не возможно, т.к. нет возможности выдержать заявленные в ГОСТах радиусы кривизны ( швеллер по ГОСТ изготавливается на профилегибочных прокатных станах, что является абсолютно другой технологией).
, где

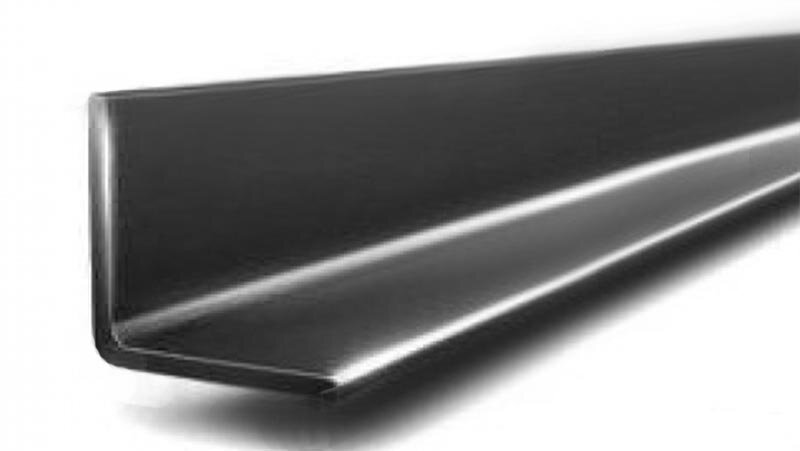

а – ширина полки уголка,
δ – толщина уголка,
R – внутренний радиус кривизны уголка.
Таблица 2
| δ, мм | а, мм | Rmin, мм |
|---|---|---|
| 2 | от 24 | 5 |
| 3 | от 24 | 5 |
| 4 | от 32 | 7 |
| 5 | от 32 | 7 |
| 6 | от 48 | 10 |
| 7 | от 49 | 10 |
| 8 | от 64 | 14 |
| 9 | от 72 | 15 |
| 10 | от 73 | 15 |
| 11 | от 81 | 17 |
| 12 | от 82 | 17 |
, где

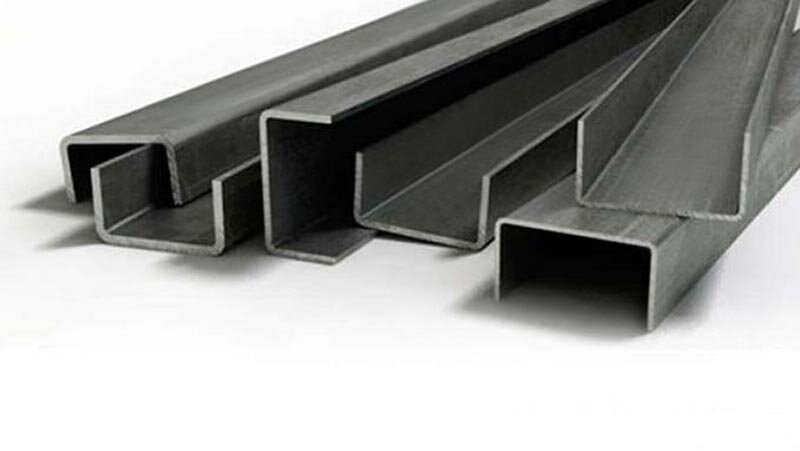

a – высота стенки швеллера,
b1 – ширина меньшей полки швеллера,
b2 – ширина большей полки швеллера,
δ – толщина швеллера,
R – внутренний радиус кривизны швеллера.
Таблица 3
| δ, мм | а, мм | b1 max, мм | b1 min, мм | b2 min, мм | Rmin, мм |
|---|---|---|---|---|---|
| 2 | от 33 | (а -10) | 23 | Ограничена размерами развертки швеллера, но не более ~1000 мм. | 5 |
| 3 | от 35 | (а -12) | 23 | 5 | |
| 4 | от 43 | (а -13) | 30 | 7 | |
| 5 | от 50 | (а -19) | 31 | 7 | |
| 6 | от 80 | (а -35) | 45 | 10 | |
| 7 | от 83 | (а -37) | 46 | 10 | |
| 8 | от 100 | (а -40) | 60 | 14 | |
| 9 | от 108 | (а -40) | 68 | 15 | |
| 10 | от 110 | (а -42) | 68 | 15 | |
| 11 | от 118 | (а -42) | 76 | 17 | |
| 12 | от 120 | (а -44) | 76 | 17 |
* - В сводной таблице представлены параметры гнутого неравнополочного швеллера, изготовление которого возможно с использованием инструмента, установленного на профилегибочных прессах-тандемах предприятия АО "КЗСК" на 14.11.2014.
** - Изготовление равнополочного и неравнополочного швеллеров по ГОСТ ( ГОСТ 8278-83 и ГОСТ 8281-80) на существующем оборудовании предприятия ОАО "КЗСК" в целом не возможно, т.к. нет возможности выдержать заявленные в ГОСТах радиусы кривизны ( швеллер по ГОСТ изготавливается на профилегибочных прокатных станах, что является абсолютно другой технологией).
